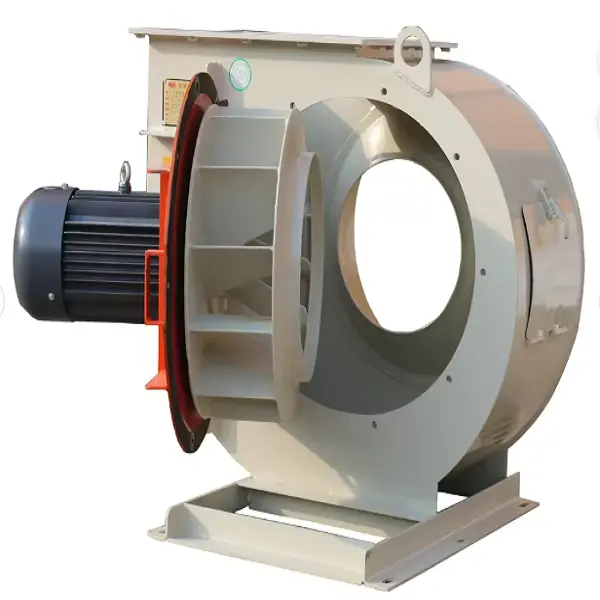

چگونه یک فن القایی می تواند سیستم گاز دودکش را تثبیت کند؟

چکیده

فهرست مطالب

طرح کلی

• توضیح دهید که یک بادبزن القایی در کجای خط قرار دارد و چرا «پایداری فشار منفی» اهمیت دارد.
• شکایات معمولی سایت را به دلایل مهندسی ترجمه کنید که واقعاً می توانید آنها را برطرف کنید.
• یک چک لیست اندازه بدهید: چه داده هایی را باید ارائه دهید (و چه تامین کنندگان باید تایید کنند).
• گزینه های ساخت متداول را برای خدمات گرد و غبار، خوردگی، دمای بالا و گوگرد زدایی مقایسه کنید.
• موضوعات چرخه عمر: انرژی، نویز، لرزش، قطعات یدکی و فواصل نگهداری را پوشش دهید.
• با یک لیست اقدام آماده خریدار و یک گام بعدی واضح برای پیشبرد پروژه خود پایان دهید.

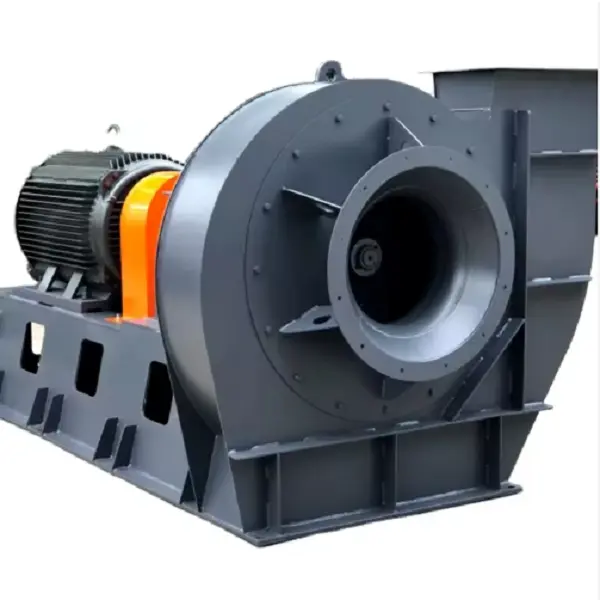

آنچه که یک فن درافت القا شده در واقع انجام می دهد

در بسیاری از سیستم‌های صنعتی، مسیر گاز دودکش زنجیره‌ای است: کوره یا دیگ بخار ← مجاری ← جمع‌آوری گرد و غبار (سیکلون، کیسه‌خانه، ESP) → مرحله اسکرابر یا گوگرد زدایی → پشته. کار یکبادکش القا شدهاین است که در پایین دست بنشینیم وکشیدنگاز از طریق آن زنجیره، ایجاد فشار منفی کنترل شده در بخش های بالادست.

هنگامی که این فن به درستی انتخاب شده و با کنترل های معقول (اغلب یک درایو فرکانس متغیر) جفت شود، تبدیل به "کنترل کننده ترافیک" برای کل سیستم گاز شما. هنگامی که اندازه آن کم، بزرگ یا با مقاومت سیستم شما مطابقت ندارد، شما علائم کلاسیک را مشاهده می کنید: پیش نویس ناپایدار، آلارم های مکرر، تجهیزات وصل شده، خطر انتشار گازهای گلخانه ای بیشتر و زمان از کار افتادگی گران قیمت.

نقاط درد رایج خریدار و علل پنهان آنها

اکثر پروژه‌ها شکست نمی‌خورند زیرا فن «چرخ نمی‌زند». آنها از کار می افتند زیرا فن مجبور است در فاصله ای دور از آن کار کند نقطه وظیفه مورد نظر - یا به این دلیل که ساختار با گازی که از آن می‌خواهید حرکت کند مطابقت ندارد.

• "هر زمان که تولید تغییر کند، پیش نویس ما در نوسان است."اغلب ناشی از محدوده کنترل ضعیف، انتخاب نادرست منحنی فن، یا دست کم گرفتن افت فشار سیستم در اوج جریان است.
• پروانه خیلی سریع فرسوده می شود.معمولاً بار گرد و غبار ساینده، سرعت بالا در ورودی تیغه، یا عدم جداسازی بالادست که به ذرات اجازه می دهد مستقیماً به پروانه برخورد کنند.
• "ما شاهد خوردگی و کاهش عملکرد ناگهانی هستیم."معمولاً اجزای اسیدی/قلیایی یا تراکم باعث حمله شیمیایی به سطوح فولاد کربنی می شود.
• "فن در سرویس مرطوب یا گوگرد زدایی مدام مسدود می شود."رسوبات حاصل از محصولات جانبی، گرد و غبار چسبنده یا مواد متراکم شونده روی سطوح ناهموار داخلی انباشته شده است.
• سر و صدا و لرزش همه را دیوانه می کند.معمولاً عدم تعادل، رزونانس با تکیه گاه کانال، فونداسیون ضعیف یا عملکرد بسیار نزدیک به نواحی موج/ناپایداری.
• قبض انرژی ما بالاتر از حد انتظار است.معمولاً نشانه ای از حاشیه فشار استاتیکی بزرگ، نقطه عملیاتی ناکارآمد یا استراتژی ضعیف دمپر است.
• "تعمیر و نگهداری بیش از حد طول می کشد و تولید از ما متنفر است."اغلب به چیدمان غیرقابل دسترس، بدون پیش بینی برای بازرسی سریع پروانه، یا عدم وجود قطعات یدکی برنامه ریزی شده مرتبط است.

چک لیست انتخاب برای به دست آوردن اندازه مناسب

اگر عملکرد دقیق می خواهید، تامین کننده به ورودی های دقیق نیاز دارد. در اینجا لیست خریدار پسند است که از 80٪ جلوگیری می کند مشکلات انتخاب اشتباه

1. محدوده سرعت جریان:حداقل / نرمال / حداکثر حجم گاز (شامل انبساط آینده در صورت واقعی، نه خیالی).
2. محدوده دمای گاز:رویدادهای حالت ثابت و پیک؛ به هر گونه تغییر سریع در هنگام راه اندازی/خاموش شدن توجه کنید.
3. ترکیب گاز:اجزای خورنده، رطوبت، و اینکه آیا میعان ممکن است.
4. بار گرد و غبار و مشخصات ذرات:غلظت، سایندگی و چسبناک یا فیبری بودن گرد و غبار.
5. مقاومت سیستم:افت فشار در مجاری + تجهیزات + پشته در جریان هدف (و نحوه تغییر آن با بارگذاری فیلترها).
6. فلسفه عملیات:کنترل دمپر در مقابل کنترل سرعت؛ آیا به پایداری پیش نویس تنگ نیاز دارید.
7. محدودیت های سایت:رد پای، محدودیت های پایه، منبع تغذیه در دسترس، ارتفاع، دمای محیط.
8. دسترسی به تعمیر و نگهداری:نقاط بازرسی ترجیحی، روش بلند کردن و استراتژی قطعات یدکی.

راهنمای پیکربندی با جدول مقایسه عملی

هر بادکش القایی نباید به یک شکل ساخته شود. شرایط گاز شما تعیین کننده مواد، حفاظت و داخلی است هندسه ای که عملکرد را در طول زمان ثابت نگه می دارد.

یک سازنده خوب به شما کمک می کند پیکربندی را با محیط عملیاتی واقعی خود مطابقت دهید، نه فقط با برچسب کاتالوگ. در بسیاری از کارخانه ها، بهترین نتیجه از یک رویکرد ترکیبی حاصل می شود: مدیریت گرد و غبار در بالادست برای کاهش ضربه پروانه، و پایین دست مواد/هندسه ای که هر آنچه را که هنوز از آن عبور می کند تحمل می کند.

انرژی، نویز و قابلیت اطمینان بدون غافلگیری

اکثر خریداران بر روی "آیا می تواند به جریان هوا ضربه بزند؟" تمرکز می کنند. اما پول بیشتر در آنچه پس از نصب اتفاق می افتد زندگی می کند: مصرف برق، انطباق با نویز، پایداری ارتعاش، و اینکه آیا قطعات یدکی را هر سه ماه یکبار خریداری می کنید.

• کنترلی را انتخاب کنید که با تنوع شما مطابقت داشته باشد:اگر بار شما زیاد تغییر کند، کنترل سرعت اغلب انرژی تلف شده را در مقایسه با دریچه گاز به تنهایی کاهش می دهد.
• درخواست یک پنجره عملیاتی واقعی:شما می خواهید عملکرد پایدار در محدوده حداقل تا حداکثر مورد انتظار خود داشته باشید، نه یک نقطه کامل که فقط در یک بروشور وجود داشته باشد.
• اصرار بر تعادل و یکپارچگی مکانیکی:ارتعاش فقط "آزاردهنده" نیست، بلکه یک قاتل زندگی یاتاقان و شفت است.
• به نویز به عنوان یک مشکل سیستم نگاه کنید:انتخاب فن + شرایط ورودی/خروجی + ساپورت کانال + صدا خفه کن در صورت نیاز.
• برنامه ریزی برای قطعات سایش:مطمئن شوید که می توانید پروانه (یا عناصر سایش کلید) را بدون تبدیل کار به یک خاموشی چند روزه تعویض کنید.

اشتباهات نصب و راه اندازی که باید از آنها اجتناب کنید

در صورتی که نصب اصول جریان هوا را نادیده بگیرد، حتی فن القایی مناسب نیز می تواند عملکرد بدی داشته باشد. این سه اشتباه هستند که گران ترین تماس ها را ایجاد می کنند.

1. شرایط بد ورودی:زانوهای سفت یا جابجایی های ناگهانی درست در ورودی می تواند باعث جریان ناهموار، لرزش و از دست دادن کارایی شود.
2. پایه ضعیف یا ناهماهنگی:اگر پایه خم شود، ارتعاش در طول زمان رشد می کند و زندگی یاتاقان از بین می رود.
3. هیچ برنامه ای برای چک های راه اندازی واقعی وجود ندارد:عدم بررسی جریان هوا، فشار، ارتعاش و بارگذاری موتور در چندین نقطه عملیاتی.

برنامه ریزی تعمیر و نگهداری که از Uptime محافظت می کند

خریداران معمولاً از تعمیر و نگهداری متنفر نیستند - آنها از تعمیر و نگهداری غافلگیرکننده متنفرند. یک طرح ساده و قابل پیش بینی، توقف ها را کاهش داده و گسترش می دهد عمر مفید فن

اگر گاز شما ساینده یا مستعد رسوب است، برنامه تعمیر و نگهداری شما باید شامل "برنده آسان" در مرحله طراحی باشد: درهای بازرسی، نقاط بالابر ایمن و قطعاتی که می‌توان بدون جدا کردن نیمی از کانال‌کشی، تعویض کرد.

از یک تولید کننده توانا چه انتظاری باید داشت

در این مرحله، این سوال کمتر در مورد "هواداران در مقابل هواداران" و بیشتر در مورد "نتیجه پروژه" می شود. یک سازنده باید بتواند شما را از طریق انتخاب، تأیید و برنامه ریزی خدمات بلند مدت راهنمایی کند.

شرکت تجهیزات حفاظت از محیط زیست هبی کتونگپروژه های پیش نویس صنعتی و تهویه را پشتیبانی می کند در جایی که نیاز واقعی فشار منفی پایدار تحت شرایط گاز خشن است - دمای بالا، گرد و غبار، اجزای خورنده، و رسوبات خط درمان. از نظر خریدار، به این معنی است:

• تطبیق پیکربندی:انتخاب مواد و جهت طراحی داخلی بر اساس شیمی گاز و بار جامدات.
• سفارشی سازی پارامتر:تراز کردن جریان/فشار با زنجیره تجهیزات واقعی به جای برچسب های عمومی.
• طرز فکر تأیید:تأیید نقاط وظیفه در محدوده ای که واقعاً در آن کار خواهید کرد.
• عملی بودن خدمات:طراحی برای بازرسی، تمیز کردن، و جایگزینی قطعات فرسوده بدون توقف طولانی مدت.

سوالات متداول

1) فن بادکش القایی در کجا باید نصب شود؟
به طور معمول در پایین دست فرآیند اصلی و بسیاری از مراحل تصفیه، بنابراین می تواند گاز را از طریق سیستم بکشد و بخش های بالادست را تحت فشار منفی نگه دارد. موقعیت دقیق به دما، گرد و غبار و اینکه آیا درمان مرطوب باعث ایجاد رسوب می شود بستگی دارد.

2) برای انتخاب دقیق به چه داده هایی نیاز دارم؟
محدوده جریان، محدوده دما، ترکیب گاز، خطر رطوبت/تراکم، بار گرد و غبار، و کل افت فشار سیستم (از جمله نحوه تغییر آن با بارگذاری فیلترها). بدون اینها، "انتخاب" حدس زدن است.

3) چگونه می توانم سایش پروانه را در سرویس گرد و غبار کاهش دهم؟
در صورت امکان با جداسازی بالادست شروع کنید، سپس از جهت ساخت متمرکز بر سایش استفاده کنید (مواد، استراتژی حفاظت، و هندسه که تاثیر مستقیم ذرات را کاهش می دهد). همچنین از اعوجاج جریان ورودی که ذرات را به داخل تیغه ها پرتاب می کند، خودداری کنید.

4) چرا فن من پس از افزودن درمان مرطوب یا گوگرد زدایی مسدود می شود؟
رسوبات زمانی تشکیل می شوند که محصولات جانبی چسبنده یا مواد متراکم شونده روی سطوح داخلی جمع شوند. یک مسیر جریان داخلی هموارتر، اقدامات ضد چسبندگی و دسترسی آسان به تمیز کردن اغلب در این خطوط ضروری است.

5) آیا سایز بیش از حد ایمن تر است؟
نه همیشه. بزرگ‌سازی می‌تواند هزینه انرژی را افزایش دهد، نویز را افزایش دهد و نقطه عملیاتی را به یک منطقه ناپایدار برای سیستم واقعی شما سوق دهد. "ایمن" از پوشش صحیح نقطه وظیفه و محدوده کنترل پایدار می آید.

نتیجه گیری

خوب انتخاب شدهبادکش القا شدهفقط یک قطعه از تجهیزات چرخان نیست، بلکه تثبیت کننده کل شماست زنجیر گاز دودکش هنگامی که انتخاب توسط جریان واقعی، افت فشار واقعی، رفتار گرد و غبار واقعی و خطر تراکم واقعی هدایت می شود. پیش نویس قابل پیش بینی، ناراحتی های کمتر، هزینه چرخه عمر کمتر و محل کار تمیزتر را دریافت می کنید.
