نحوه انتخاب فن بادکش مناسب بویلر برای کاربردهای صنعتی

انتخاب صحیح سیستم فن یکی از مهمترین تصمیمات در طراحی یا ارتقاء دیگ صنعتی است. یک فن بادکش القا شده بویلر با اندازه مناسب می تواند راندمان احتراق را به میزان قابل توجهی بهبود بخشد، فشار کوره را ثابت نگه دارد، مصرف سوخت را کاهش دهد و عمر مفید تجهیزات دیگ را افزایش دهد. با این حال، انتخاب مدل نادرست فن ممکن است منجر به کشش ناکافی، مصرف بیش از حد انرژی، مشکلات لرزش و مشکلات تعمیر و نگهداری مکرر شود.

بسیاری از کاربران صنعتی در حین خرید فقط بر ظرفیت فن و قدرت موتور تمرکز می کنند، اما یک فرآیند انتخاب مطمئن نیاز به درک عمیق تری از شرایط عملیاتی، مقاومت سیستم، ویژگی های گاز و الزامات تولید آینده دارد.

1. نقش فن بادکش ناشی از بویلر را درک کنید

یک فن القایی در قسمت خروجی سیستم دیگ نصب می شود تا گازهای حاصل از احتراق را حذف کرده و فشار منفی در داخل کوره ایجاد کند. برخلاف فن‌های بادکش اجباری که هوای احتراق را تامین می‌کنند، یک فن بادکش ناشی از بویلر جریان خروجی اگزوز را کنترل می‌کند و تضمین می‌کند که گاز دودکش به‌آرامی از میان گردگیرها، اکونومایزرها و دودکش‌ها حرکت می‌کند.

در کاربردهای صنعتی مانند نیروگاه ها، کارخانه های شیمیایی، کارخانه های فولاد و پروژه های انرژی زیست توده، فن باید به طور مداوم تحت شرایط دمای بالا و گاهی اوقات خورنده کار کند. بنابراین، انتخاب یک طراحی فن مناسب برای دستیابی به عملکرد پایدار دیگ بسیار مهم است.

قبل از انتخاب یک فن بادکش ناشی از بویلر، مهندسان باید چندین پارامتر کلیدی، از جمله حجم جریان هوا، فشار کل، دمای گاز، غلظت گرد و غبار، محیط نصب و ساعات کار را تجزیه و تحلیل کنند.

2. محاسبه جریان هوا و فشار مورد نیاز

اولین قدم در انتخاب فن، تعیین نیاز جریان هوای واقعی سیستم دیگ است. نیاز جریان هوا به ظرفیت دیگ، نوع سوخت، راندمان احتراق و نسبت هوای اضافی بستگی دارد.

به عنوان مثال، یک دیگ بخار صنعتی 50 تن در ساعت که زغال سنگ می سوزاند ممکن است در مقایسه با دیگ بخار گاز طبیعی با همان خروجی به ظرفیت اگزوز بسیار بیشتری نیاز داشته باشد زیرا احتراق زغال سنگ حجم گاز دودکش بالاتر و ذرات گرد و غبار بیشتری تولید می کند.

فشار مورد نیاز به همان اندازه مهم است. فن بادکش ناشی از بویلر باید بر مقاومت زیر غلبه کند:

کوره بویلر و مقاطع همرفت

گرد و غبار یا فیلترهای کیسه ای

پیش گرمکن های هوا

سیستم های کانال

افت فشار دودکش

یک اشتباه رایج انتخاب فن تنها بر اساس خروجی دیگ بدون محاسبه مقاومت کامل سیستم است. این اغلب منجر به فن می شود که نمی تواند فشار کوره را ثابت نگه دارد.

یک رویکرد عملی این است که فشار مورد نیاز را با حاشیه ایمنی در حدود 10 تا 15 درصد محاسبه کنیم تا تغییرات عملیاتی آینده را مدیریت کنیم.

3. ویژگی های گاز دودکش را در نظر بگیرید

سوخت های مختلف شرایط کاری متفاوتی را برای یک فن القایی ایجاد می کنند. بویلرهای زغال سنگ معمولاً گاز دودکش با دمای بالا حاوی ذرات خاکستر تولید می کنند، در حالی که بویلرهای زیست توده ممکن است گرد و غبار چسبنده و رطوبت تولید کنند.

برای پروژه نیروگاه زیست توده در آسیای جنوب شرقی، سیستم اگزوز اصلی تنها پس از چند ماه کارکرد، فرسودگی مکرر تیغه فن را تجربه کرد. دلیل آن این بود که فن انتخاب شده برای کاربردهای گاز تمیز به جای محیط های پر گرد و غبار طراحی شده بود.

پس از جایگزینی آن با یک فن بادکش القایی بویلر طراحی شده ویژه با پره های مقاوم در برابر سایش و ساختار پوششی تقویت شده، چرخه نگهداری از چند ماه به بیش از یک سال افزایش یافت.

این مورد نشان می دهد که انتخاب مواد فن و طراحی ساختاری به اندازه ظرفیت جریان هوا مهم است.

4. طرح و متریال صحیح فن را انتخاب کنید

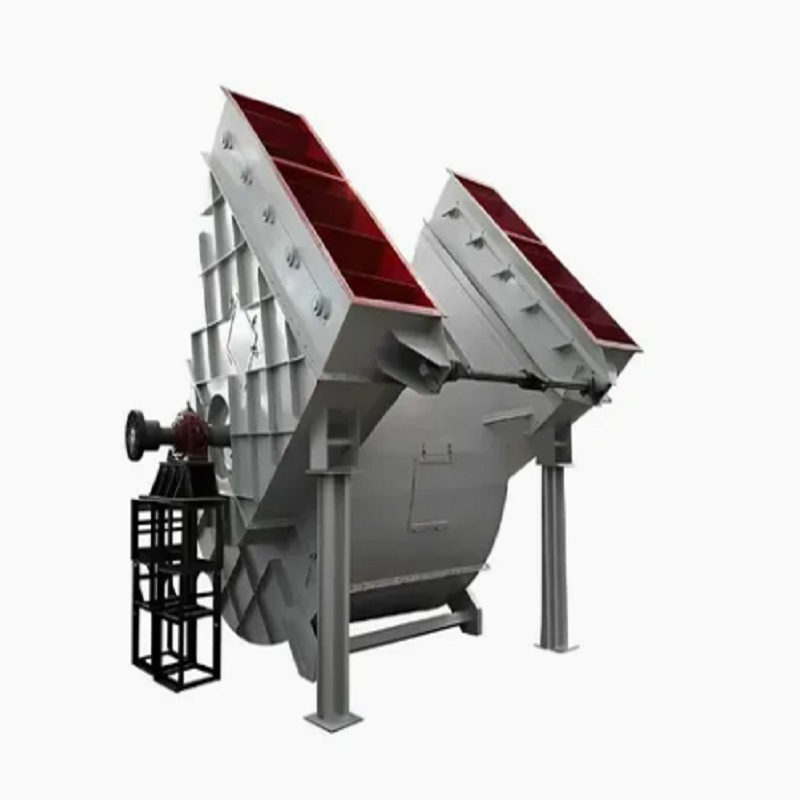

فن های بویلر صنعتی معمولاً فن های گریز از مرکز هستند زیرا می توانند فشار بالا و جریان هوای پایدار را در شرایط سخت فراهم کنند.

هنگام انتخاب یک فن بادکش ناشی از بویلر، چندین فاکتور طراحی باید ارزیابی شود:

طراحی تیغه

معمولاً از تیغه های خمیده به عقب استفاده می شود زیرا راندمان بالا و عملکرد پایدار را ارائه می دهند. طرح های منحنی رو به جلو ممکن است جریان هوای بالاتری را فراهم کنند اما معمولاً انرژی بیشتری مصرف می کنند.

انتخاب مواد

برای کاربردهای در دمای بالا، سازندگان ممکن است از فولاد مقاوم در برابر حرارت یا فولاد کربنی تقویت شده استفاده کنند. اگر گاز دودکش حاوی اجزای خورنده باشد، ممکن است به عملیات سطحی اضافی یا آلیاژهای ویژه نیاز باشد.

محافظ پوشیدن

برای بویلرهایی که زغال سنگ، زیست توده یا مواد زائد را می سوزانند، پوشش های مقاوم در برابر سایش روی تیغه ها و نواحی ورودی می توانند زمان خرابی را تا حد زیادی کاهش دهند.

انتخاب ساختار مناسب بر اساس شرایط واقعی کار می تواند به جلوگیری از هزینه های جایگزین غیر ضروری کمک کند.

5. بهره وری انرژی و تجزیه و تحلیل هزینه های عملیاتی

مصرف انرژی یکی دیگر از عوامل مهم در انتخاب فن است. از آنجایی که بویلرهای صنعتی اغلب سالانه 8000 ساعت یا بیشتر کار می کنند، حتی بهبودهای کوچک در راندمان می تواند صرفه جویی قابل توجهی را ایجاد کند.

به عنوان مثال، یک کارخانه تولیدی که از سیستم دیگ بخار 10 مگاواتی بهره می برد، فن قدیمی با سرعت ثابت خود را به یک فن بادکش القایی بویلر با راندمان بالا مجهز به کنترل درایو فرکانس متغیر (VFD) ارتقا داد.

قبل از ارتقاء:

قدرت موتور فن: 315 کیلو وات

زمان عملیات سالانه: 7500 ساعت

تلفات تنظیم مکرر به دلیل عملکرد سرعت ثابت

پس از ارتقاء:

خروجی فن به طور خودکار با توجه به بار دیگ تنظیم می شود

کاهش مصرف برق حدود 20 درصد

فشار کوره پایدارتر شد

هزینه سرمایه گذاری طی چند سال از طریق کاهش هزینه های برق جبران شد.

6. قابلیت اطمینان فن و الزامات نگهداری را بررسی کنید

یک فن با کیفیت بالا نه تنها باید عملکرد خوبی را در زمان جدید ارائه دهد، بلکه باید عملکرد پایدار خود را در طول سالیان متمادی حفظ کند.

قبل از خرید یک فن بادکش ناشی از بویلر، کاربران صنعتی باید موارد زیر را بررسی کنند:

نوع بلبرینگ و عمر مفید

طراحی کنترل لرزش

دقت بالانس تیغه

استحکام بدنه

در دسترس بودن قطعات یدکی

پشتیبانی فنی سازنده

تعمیر و نگهداری منظم باید شامل نظارت بر لرزش، بازرسی روانکاری بلبرینگ، بررسی سطح تیغه و آزمایش وضعیت موتور باشد.

بسیاری از خرابی‌های غیرمنتظره نه به دلیل کیفیت پایین فن، بلکه به دلیل شیوه‌های نگهداری نادرست ایجاد می‌شوند.

7. مثال پروژه واقعی: ارتقاء فن دیگ بخار در یک کارخانه شیمیایی

یک کارخانه تولید مواد شیمیایی که یک دیگ بخار 75 تن در ساعت کار می کرد با مشکلات متعددی از جمله فشار ناپایدار کوره، مصرف بالای برق و لرزش مکرر فن مواجه بود.

فن اصلی ظرفیت فشار کافی نداشت زیرا تجهیزات فیلتراسیون اضافی پس از نصب اضافه شده بود و مقاومت سیستم را افزایش می داد.

تیم مهندسی تجزیه و تحلیل کامل سیستم را انجام داد و یک فن جدید بادکش القایی بویلر با:

قابلیت فشار بالاتر

طراحی تیغه آیرودینامیکی بهبود یافته

کنترل درایو فرکانس متغیر

ساختار مقاوم در برابر لرزش تقویت شده

پس از نصب، سیستم دیگ بخار به دست آورد:

فشار منفی کوره پایدارتر

کاهش سطح ارتعاش فن

مصرف برق سالانه کمتر

فواصل نگهداری طولانی تر

این پروژه نشان می دهد که انتخاب فن همیشه باید کل سیستم دیگ بخار را در نظر بگیرد نه اینکه تجهیزات را فقط بر اساس مشخصات قبلی جایگزین کند.

8. چک لیست نهایی قبل از خرید یک فن بادکش ناشی از بویلر

قبل از تصمیم گیری نهایی، خریداران صنعتی باید نکات زیر را تایید کنند:

آیا جریان هوا و فشار مورد نیاز به طور دقیق محاسبه شده است؟

آیا فن برای نوع سوخت و شرایط گاز دودکش مناسب است؟

آیا این ماده می تواند شرایط دما و خوردگی را تحمل کند؟

آیا قدرت موتور برای کارکرد طولانی مدت بهینه شده است؟

آیا سازنده نقشه های فنی و داده های عملکرد را ارائه می دهد؟

آیا قطعات یدکی و خدمات پس از فروش موجود است؟

یک فن بادکش القایی بویلر که با دقت انتخاب شده است می تواند راندمان دیگ بخار را بهبود بخشد، هزینه های عملیاتی را کاهش دهد و عملکرد قابل اعتمادی را در طول چرخه عمر تجهیزات ارائه دهد. برای پروژه های دیگ بخار صنعتی، بهترین راه حل همیشه بزرگترین فن یا قوی ترین موتور نیست. انتخاب مناسب، پنکه ای است که با شرایط عملیاتی واقعی مطابقت داشته باشد، جریان هوای پایدار را فراهم کند و مزایای اقتصادی بلندمدت را به همراه داشته باشد.
